Dans le cadre de la rénovation et de la rehausse de la toiture du château d’Entraygues, Les Toitures d’Auvergne ont fait appel à l’expertise de Layher Marseille pour concevoir une solution d’échafaudage capable de répondre aux contraintes techniques de ce chantier patrimonial.
Avec une structure culminant à 27 mètres de hauteur, une toiture particulièrement pentue et une exposition importante aux conditions climatiques, le projet nécessitait une configuration spécifique, associant échafaudage Universel Layher et parapluie Couvralu.
Au total, 40 tonnes de matériel Layher ont été nécessaires pour accompagner ce chantier prévu sur une durée d’un an.
Un échafaudage adapté à la rénovation de la toiture du château
Client de longue date de Layher, Les Toitures d’Auvergne souhaitaient disposer d’une solution permettant de mener les travaux de rénovation de la toiture dans des conditions adaptées aux spécificités du bâtiment.
Pour ce projet, l’entreprise a complété son parc d’échafaudage Universel Layher et fait l’acquisition d’un parapluie Couvralu.
Grâce à sa conception multidirectionnelle et à sa modularité, l’échafaudage Universel permet de répondre aux configurations complexes rencontrées sur les chantiers de rénovation. Associé au Couvralu, il permet ici de créer une structure adaptée aux dimensions et aux contraintes particulières du château.

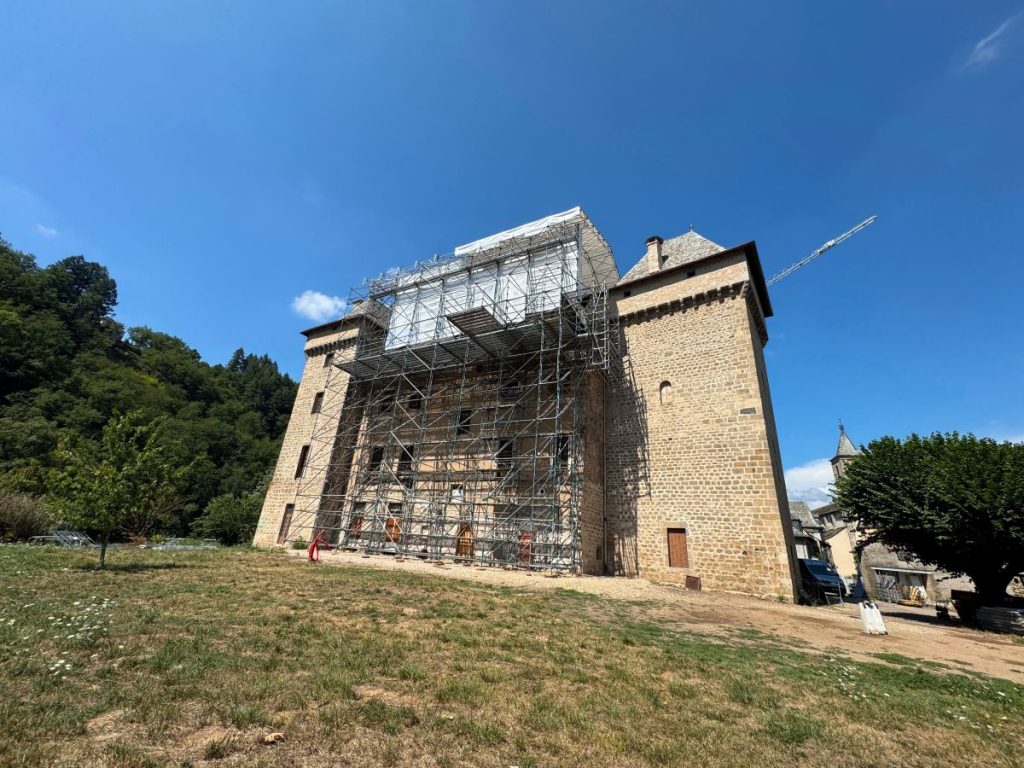

Une structure autostable de 10 mètres
La forte pente de la toiture constituait l’un des principaux défis techniques du chantier.

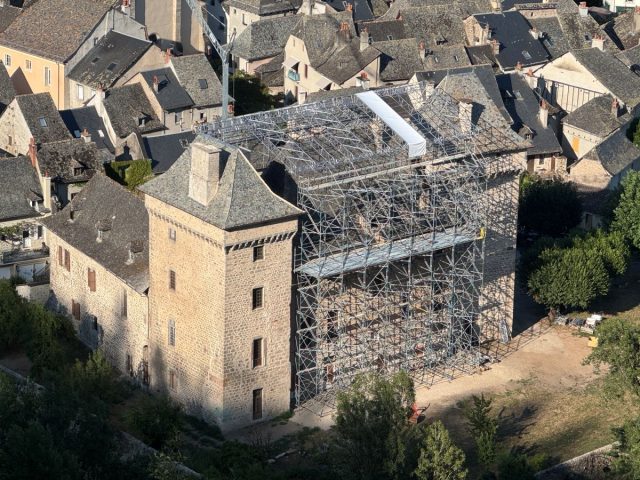

Pour permettre l’installation et le maintien du Couvralu, une structure autostable de 10 mètres au-dessus du dernier niveau d’ancrage a été mise en place.
Cette configuration technique devait permettre à l’ensemble de la structure d’atteindre une hauteur totale de 27 mètres, tout en supportant le dispositif de couverture temporaire.
Le Couvralu Layher pour protéger les travaux de toiture

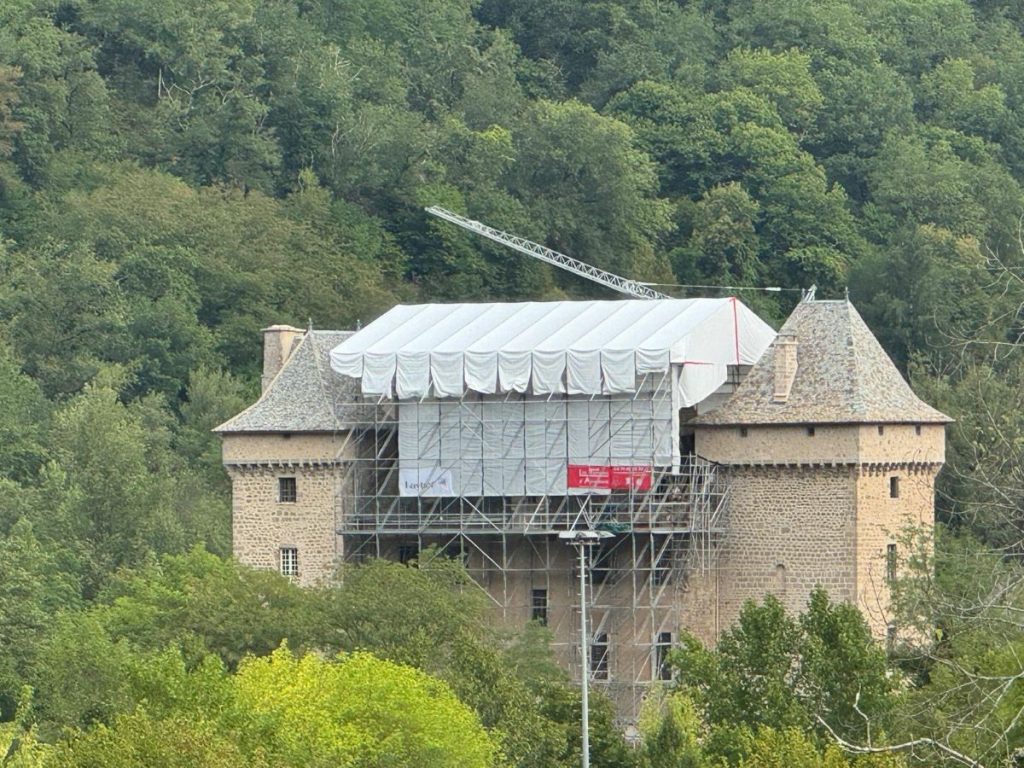

Pour accompagner la rénovation et la rehausse de la toiture, le chantier intègre le système de parapluie Couvralu Layher.

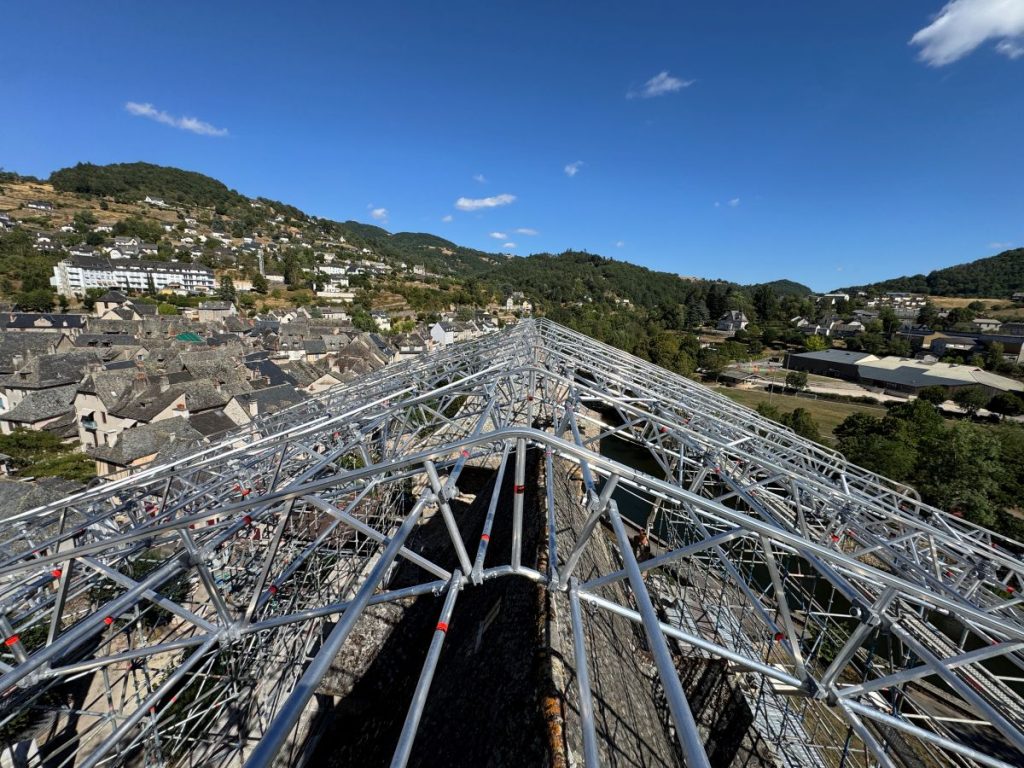

Constitué notamment de poutres en aluminium et de bâches de couverture, le Couvralu est une solution de protection temporaire conçue pour protéger les zones de travail contre les intempéries.
Sur le château d’Entraygues, le Couvralu atteint une portée de 13 mètres sans bracons.
Une structure renforcée face au vent et à la neige
La configuration du château imposait également de prendre en compte les sollicitations liées aux conditions climatiques, notamment le vent et la neige.
Afin de répondre aux contraintes identifiées lors de l’étude, certaines diagonales de l’échafaudage ont ainsi été doublées pour renforcer la structure.
Le dernier niveau d’ancrage a quant à lui été quadruplé, tandis que les files de poteaux ont été renforcées afin de reprendre les efforts liés au Couvralu et à la partie autostable de l’échafaudage.
Ces adaptations illustrent l’importance d’une étude spécifique lorsque l’échafaudage doit s’intégrer à un bâtiment patrimonial présentant une géométrie et des contraintes particulières.
40 tonnes d’échafaudage pour un chantier d’un an
Les dimensions du projet témoignent de l’ampleur de la solution déployée au château d’Entraygues.
Les chiffres clés du chantier
- 40 tonnes de matériel d’échafaudage
- 27 mètres de hauteur totale
- 13 mètres de portée pour le Couvralu, sans bracons
- 10 mètres de structure autostable au-dessus du dernier niveau d’ancrage
- 1 mois de montage
- 1 an de travaux prévus
- 1 grue nécessaire au montage du Couvralu
Une collaboration entre Layher Marseille et Les Toitures d’Auvergne
La réalisation de ce chantier s’inscrit dans une collaboration de longue date entre Layher et Les Toitures d’Auvergne.
Pour le château d’Entraygues, Jean-Fabien Falcone, dessinateur chez Layher Marseille a assuré l’accompagnement commercial ainsi que l’étude de la configuration d’échafaudage. Le montage de la structure a été réalisé directement par les équipes des Toitures d’Auvergne.
De l’analyse des contraintes du bâtiment au renforcement de la structure et à l’intégration du parapluie Couvralu, ce projet illustre la capacité des systèmes Layher à s’adapter aux chantiers complexes de rénovation du patrimoine.
Des solutions Layher pour les chantiers de rénovation du patrimoine
Châteaux, églises, monuments historiques ou bâtiments anciens présentent souvent des contraintes particulières : géométries complexes, grandes hauteurs, couvertures pentues ou encore nécessité de protéger les ouvrages pendant les travaux.
Grâce à la modularité de l’échafaudage Universel et aux solutions de protection temporaire comme le Couvralu, Layher accompagne les professionnels dans la conception de configurations adaptées aux exigences de ces chantiers.
Le chantier du château d’Entraygues en est une nouvelle illustration, avec une structure de grande hauteur spécialement étudiée pour accompagner la rénovation de sa toiture.
